一、气囊与盾板安装工艺规程

1. 设备进场检验标准

• 气囊外观检查：表面无划痕、气泡，胶层粘合强度≥2.5N/mm；

• 盾板检测：弧度偏差≤±3mm，板面平整度≤2mm/2m，防腐涂层厚度≥80μm。

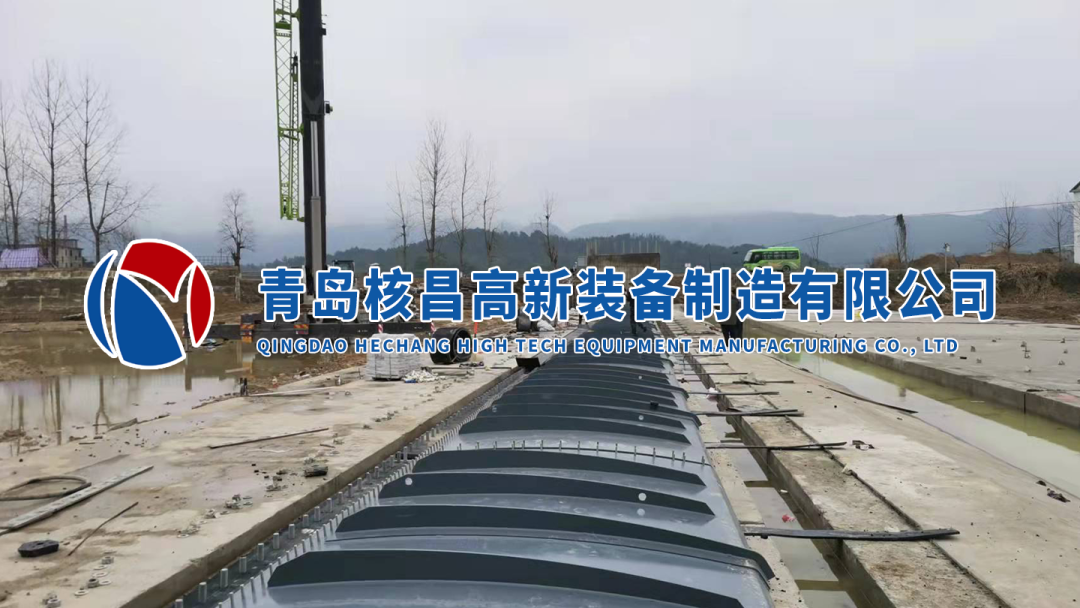

2. 安装核心流程解析

• 放样定位：按图纸在基础面标记气囊安装轮廓线，误差≤±5mm；

• 气囊就位：采用专用吊装带分三段起吊，避免过度拉伸，就位后检查底部密封胶条是否压实；

• 充气试压：分三级升压（0.08MPa→0.10MPa→0.12MPa），每级稳压时检测：①气囊变形量≤5%；②盾板位移≤3mm；③各接缝处漏气量＜0.5L/min；

• 限位带安装：限位带与盾板连接螺栓需对角拧紧，预紧力达30-35N・m，确保坝体升降时限位精准。

二、机电系统集成与调试要点

1. 设备安装技术参数

• 风机安装：水平度偏差≤0.1mm/m，减震垫压缩量均匀，进出口管道设软连接；

• 管道系统：气压管道采用Φ89×4mm镀锌钢管，焊接后进行0.15MPa气压试验（工作压力1.25倍），保压30分钟压降≤0.005MPa；

• 控制系统：PLC控制柜需接地（接地电阻≤4Ω），坝高传感器精度达±10mm，响应时间≤2秒，气囊超压保护值设为0.15MPa，低压报警值0.07MPa。

2. 联动调试流程

• 空载试运行：风机连续运转8小时，轴承温升≤40℃；

• 负载调试：模拟洪水调度，实现坝高从2m到5m的升降时间≤6分钟，重复动作5次后检查：


  ①气囊压力在0.08-0.12MPa范围内波动≤±0.002MPa；

  ②控制系统误差≤±0.5%；

  ③各运动部件无异常磨损。

三、防洪度汛应急体系构建

1. 组织与监测机制

• 成立三级防汛小组：


  ①指挥组（项目经理）：统筹抢险调度；


  ②监测组（2人）：每日6次观测水位（精度±50mm），记录气象数据；


  ③抢险组（15人）：配备挖掘机、装载机各1台，随时待命。

2. 物资储备与应急方案

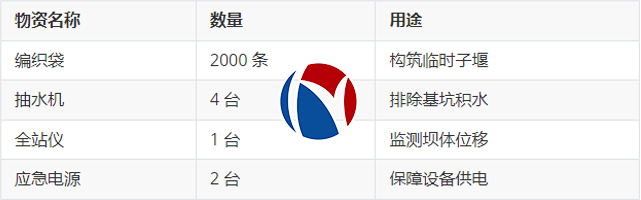

• 防汛物资清单：

•

  • 高水位应对措施：当水位超设计洪水位0.5m时，立即启动备用风机补气至0.12MPa，同时组织人员撤离堤线50m外。

  四、施工期度汛技术措施

  • 基础施工阶段：在上下游设钢板桩围堰（高度2m），内侧开挖排水沟（宽300mm×深400mm），配备2台Φ150mm水泵抽排；

  • 设备安装阶段：每日10点、22点两次测量坝体位移，超过10mm时需检查锚固系统；

  • 雨季施工：混凝土浇筑前查看72小时天气预报，中雨以上天气禁止浇筑，已浇筑部分覆盖塑料布养护。
